Anbausteckdose mit TwinCONTACT 3473

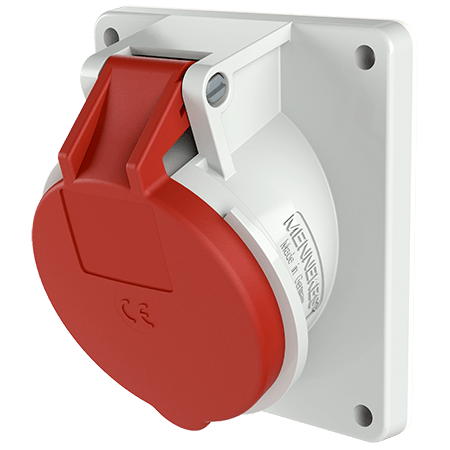

Produktbild

Ampere 16 A 32 A

Pole

Volt

Uhrzeitstellung

schraubenlose Feder-Klemm-Technik
zum Durchverdrahten geeignet

Neigung 20°
32 A Steckdosen sind für den Einbau eines Hilfskontaktschalters vorbereitet

Bestellnr.3473
EAN4015394206149
VPE 10 Stück

Technische Daten

Anbausteckdose mit TwinCONTACT 3473

Ampere	16 A
Pole	5 p
Volt	400 V
Uhrzeitstellung	6 h
Hertz	50-60 Hz
Anschlusstechnik	Schraubenlos - TwinCONTACT
Kontakt	standard
Schutzart	IP 44
Flansch	100x92 mm
Bohrloch	85x77 mm
Neigung	20 °
Gewicht	175 g
Prüfzeichen	VDE EAC CQC

Maßzeichnung Querformat

Planungsdaten & Downloads

Anbausteckdose mit TwinCONTACT 3473

Produktinfoblatt Anbausteckdose mit TwinCONTACT 3473 PDF, 147 KB

Konformitätserklärung Anbausteckdose mit TwinCONTACT 3473 PDF, 37 KB

CAD-Daten STP Anbausteckdose mit TwinCONTACT 3473 ZIP, 2 MB

CAD-Daten 3D-DWG Anbausteckdose mit TwinCONTACT 3473 ZIP, 3 MB

Maßzeichnung Hochformat Anbausteckdose mit TwinCONTACT 3473 PNG, 48 KB

Maßzeichnung Querformat Anbausteckdose mit TwinCONTACT 3473 PNG, 48 KB

Montagevideo
