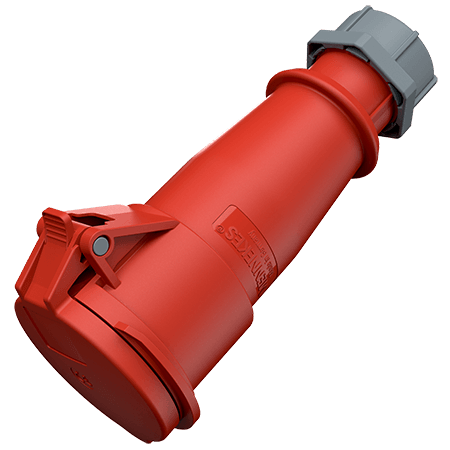

Kupplung AM-TOP® 21606

Ampere 16 A 32 A
Pole
Volt
Uhrzeitstellung
  • Schraubkontakt
  • einteiliges Gehäuse
  • hochwärmebeständige Kontaktträger
  • vernickelte Kontakte
  • Verschraubung mit Abdichtung
  • Zugentlastung und Kabelknickschutz
  • Bestellnr.21606
  • EAN4015394041078
  • VPE 10 Stück

Technische Daten

Kupplung AM-TOP® 21606

Ampere 32 A
Pole 4 p
Volt 400 V
Uhrzeitstellung 6 h
Hertz 50-60 Hz
Anschlusstechnik Schraubkontakt
Kontakt hochwärmebeständige Kontaktträger
vernickelte Kontakte
Schutzart IP 44
Gewicht 260 g
Prüfzeichen VDE
EAC

Planungsdaten & Downloads

Kupplung AM-TOP® 21606

Produktinfoblatt Kupplung AM-TOP® 21606 PDF, 111 KB
CAD-Daten STP Kupplung AM-TOP® 21606 ZIP, 1 MB
CAD-Daten 3D-DWG Kupplung AM-TOP® 21606 ZIP, 2 MB
Maßzeichnung Hochformat Kupplung AM-TOP® 21606 PNG, 41 KB
Maßzeichnung Querformat Kupplung AM-TOP® 21606 PNG, 41 KB

Anleitungen

Montageanleitung / Betriebsanleitung Kupplung AM-TOP® 21606 PDF, 2 MB
