Stecker AM-TOP® 22289

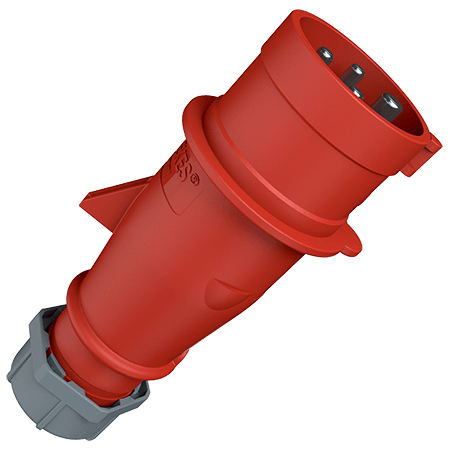

Produktbild

Ampere 16 A 32 A

Pole

Volt

Uhrzeitstellung

Schraubkontakt
einteiliges Gehäuse
hochwärmebeständige Kontaktträger

vernickelte Kontakte
Verschraubung mit Abdichtung
Zugentlastung und Kabelknickschutz

Bestellnr.22289
EAN4015394041955
VPE 10 Stück

Technische Daten

Stecker AM-TOP® 22289

Ampere	16 A
Pole	4 p
Volt	400 V
Uhrzeitstellung	6 h
Hertz	50-60 Hz
Anschlusstechnik	Schraubkontakt
Kontakt	vernickelte Kontakte hochwärmebeständige Kontaktträger
Schutzart	IP 44
Gewicht	153 g
Prüfzeichen	VDE EAC CQC

Maßzeichnung Querformat

Planungsdaten & Downloads

Stecker AM-TOP® 22289

Produktinfoblatt Stecker AM-TOP® 22289 PDF, 117 KB

CAD-Daten STP Stecker AM-TOP® 22289 ZIP, 872 KB

CAD-Daten 3D-DWG Stecker AM-TOP® 22289 ZIP, 2 MB

Maßzeichnung Hochformat Stecker AM-TOP® 22289 PNG, 41 KB

Maßzeichnung Querformat Stecker AM-TOP® 22289 PNG, 40 KB

Anleitungen

Montageanleitung / Betriebsanleitung Stecker AM-TOP® 22289 PDF, 2 MB

Passendes Zubehör

Stecker AM-TOP® 22289

Steck-Stop

Bestellnr. 41416

passend für alle CEE-Stecker, Anbau-, Aufbau- und Wandgerätestecker von 16 A, 3 p bis 125 A, 5 p, für Kleinspannungen nicht geeignet
