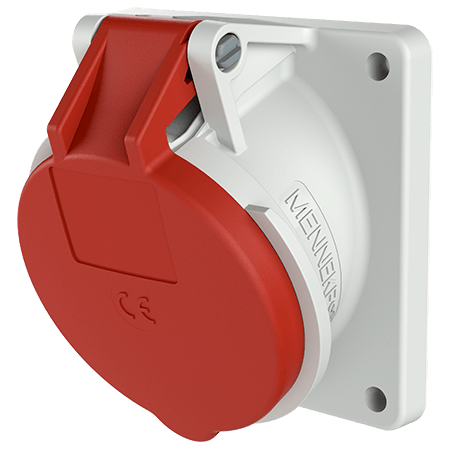

MENNEKES Anbausteckdose 3072

Anbausteckdose 3072

Ampere 16 A 32 A
Pole
Volt
Uhrzeitstellung
  • Schraubkontakt
  • einheitliches Flanschmaß
  • Neigung 20°
  • Steckdosen sind für den Einbau eines Hilfskontaktschalters vorbereitet
  • Bestellnr.3072
  • EAN4015394202639
  • VPE 10 Stück

Technische Daten

Anbausteckdose 3072

Ampere 16 A
Pole 4 p
Volt 400 V
Uhrzeitstellung 6 h
Hertz 50-60 Hz
Anschlusstechnik Schraubkontakt
Kontakt standard
Schutzart IP44
Flansch 85x85 mm
Bohrloch 70x70 mm
Neigung 20 °
Gewicht 166 g
Prüfzeichen VDE

Planungsdaten & Downloads

Anbausteckdose 3072

ProduktinfoblattAnbausteckdose 3072 PDF, 161 KB
CAD-Daten STPAnbausteckdose 3072 ZIP, 942 KB
CAD-Daten 3D-DWGAnbausteckdose 3072 ZIP, 2 MB
Montageanleitung / BetriebsanleitungAnbausteckdose 3072 PDF, 128 KB
Maßzeichnung HochformatAnbausteckdose 3072 PNG, 92 KB
Maßzeichnung QuerformatAnbausteckdose 3072 PNG, 93 KB

Richtlinien

Anbausteckdose 3072

REACh
RoHS

Passendes Zubehör

Anbausteckdose 3072

MENNEKES Hilfsschalterblock 41000

Hilfsschalterblock

Bestellnr. 41000

für diverse Wand- und Anbausteckdosen 16A und 32A

mehr
