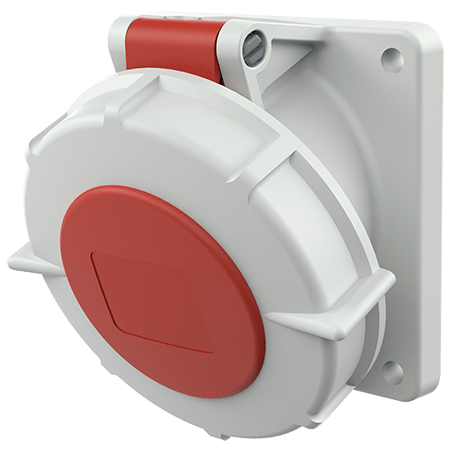

MENNEKES Anbausteckdose 3524

Anbausteckdose 3524

Ampere 16 A 32 A

Pole

Volt

Uhrzeitstellung

Schraubkontakt
einheitliches Flanschmaß

Neigung 20°
Steckdosen sind für den Einbau eines Hilfskontaktschalters vorbereitet

Bestellnr.3524
EAN4015394203063
VPE 10 Stück

Standard Schraubanschlusstechnik

Schraubkontakt

Standard Schraubanschlusstechnik

Technische Daten

Anbausteckdose 3524

Ampere	32 A
Pole	5 p
Volt	400 V
Uhrzeitstellung	6 h
Hertz	50-60 Hz
Anschlusstechnik	Schraubkontakt
Kontakt	standard
Schutzart	IP67
Flansch	85x85 mm
Bohrloch	70x70 mm
Neigung	20 °
Gewicht	326 g
Prüfzeichen	CB Zertifikat EAC CQC VDE

Maßzeichnung Querformat

Planungsdaten & Downloads

Anbausteckdose 3524

ProduktinfoblattAnbausteckdose 3524 PDF, 188 KB

KonformitätserklärungAnbausteckdose 3524 PDF, 51 KB

CAD-Daten STPAnbausteckdose 3524 ZIP, 1 MB

CAD-Daten 3D-DWGAnbausteckdose 3524 ZIP, 3 MB

Montageanleitung / BetriebsanleitungAnbausteckdose 3524 PDF, 128 KB

Maßzeichnung HochformatAnbausteckdose 3524 PNG, 58 KB

Maßzeichnung QuerformatAnbausteckdose 3524 PNG, 57 KB

Richtlinien

Anbausteckdose 3524

Passendes Zubehör

Anbausteckdose 3524

MENNEKES Hilfsschalterblock 41000

Hilfsschalterblock

Bestellnr. 41000

für diverse Wand- und Anbausteckdosen 16A und 32A
