Alle Anbausteckdosen anzeigen / Alle Anbausteckdose SCHUKO® anzeigen

Alle SCHUKO® anzeigen / Alle Anbausteckdose SCHUKO® anzeigen

MENNEKES Anbausteckdose SCHUKO® 17022

MENNEKES Anbausteckdose SCHUKO® 17022 images3d

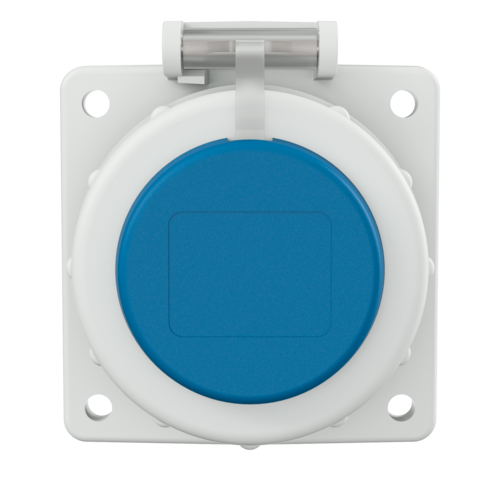

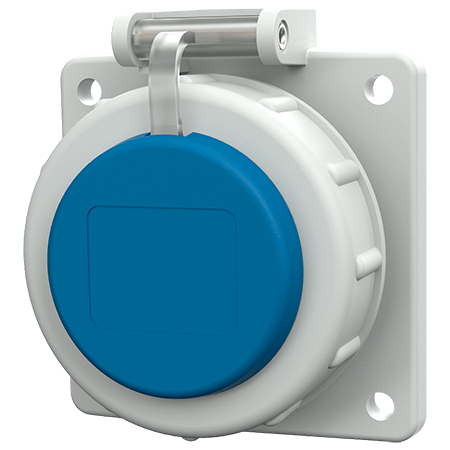

Anbausteckdose SCHUKO® 17022

Ampere 16 A

Pole

Volt

Schraubkontakt
Bajonettdeckel am Band

viereckiger Flansch
vier Befestigungslöcher

Bestellnr.17022
EAN4015394288077
VPE 10 Stück

Technische Daten

Anbausteckdose SCHUKO® 17022

Ampere	16 A
Pole	2 p+PE
Volt	230 V
Anschlusstechnik	Schraubkontakt
Kontakt	standard
Schutzart	IP68
Shutter	Nein
Flansch	75x75 mm
Bohrloch	60x60 mm
Gewicht	107 g
Prüfzeichen	VDE

Maßzeichnung Querformat

Planungsdaten & Downloads

Anbausteckdose SCHUKO® 17022

ProduktinfoblattAnbausteckdose SCHUKO® 17022 PDF, 165 KB

CAD-Daten STPAnbausteckdose SCHUKO® 17022 ZIP, 859 KB

CAD-Daten 3D-DWGAnbausteckdose SCHUKO® 17022 ZIP, 2 MB

Maßzeichnung HochformatAnbausteckdose SCHUKO® 17022 PNG, 24 KB

Maßzeichnung QuerformatAnbausteckdose SCHUKO® 17022 PNG, 40 KB

Richtlinien

Anbausteckdose SCHUKO® 17022
