Anbausteckdose 2546P

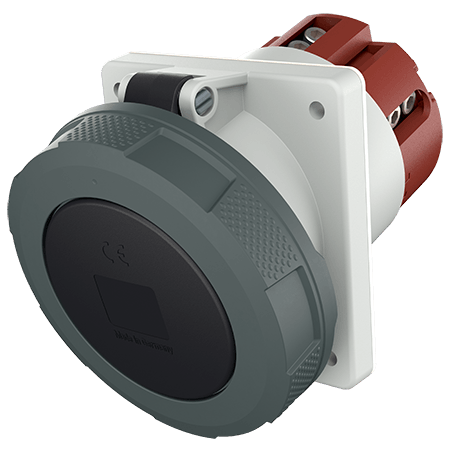

Produktbild

Ampere 125 A

Pole

Volt

Uhrzeitstellung

Schraubkontakt
mit Pilotkontakt
X-CONTACT®

hochwärmebeständige Kontaktträger
Neigung 15°

Bestellnr.2546P
EAN4015394193715
VPE 5 Stück

Technische Daten

Anbausteckdose 2546P

Ampere	125 A
Pole	5 p
Volt	600-690 V
Uhrzeitstellung	5 h
Hertz	50-60 Hz
Anschlusstechnik	Schraubkontakt
Kontakt	hochwärmebeständige Kontaktträger X-CONTACT®
Schutzart	IP 67
Flansch	114x110 mm
Bohrloch	90x90 mm
Neigung	15 °
Gewicht	1050 g

Maßzeichnung Querformat

Planungsdaten & Downloads

Anbausteckdose 2546P

Produktinfoblatt Anbausteckdose 2546P PDF, 138 KB

CAD-Daten STP Anbausteckdose 2546P ZIP, 1 MB

CAD-Daten 3D-DWG Anbausteckdose 2546P ZIP, 3 MB

Maßzeichnung Hochformat Anbausteckdose 2546P PNG, 47 KB

Maßzeichnung Querformat Anbausteckdose 2546P PNG, 47 KB
