Alle Standardstecker anzeigen / Alle Stecker AM-TOP® anzeigen

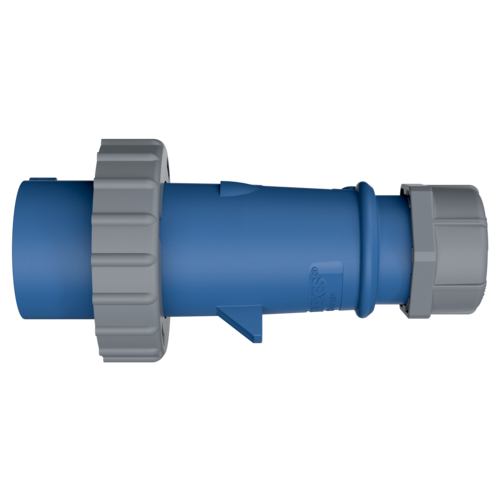

MENNEKES Stecker AM-TOP® 278
MENNEKES Stecker AM-TOP® 278 images3d

Stecker AM-TOP® 278

Ampere 16 A 32 A
Pole
Volt
Uhrzeitstellung
  • Schraubkontakt
  • einteiliges Gehäuse
  • Verschraubung mit Abdichtung
  • Zugentlastung und Kabelknickschutz
  • Bestellnr.278
  • EAN4015394001904
  • VPE 10 Stück

Technische Daten

Stecker AM-TOP® 278

Ampere 16 A
Pole 3 p
Volt 230 V
Uhrzeitstellung 6 h
Hertz 50-60 Hz
Anschlusstechnik Schraubkontakt
Kontakt standard
Schutzart IP67
Gewicht 160 g
Prüfzeichen VDE
CQC

Ausschreibungsdaten

Stecker AM-TOP® 278

GAEB XML Universelle LV-Daten (X80) Stecker AM-TOP® 278
GAEB XML Leistungsverzeichnis (X81) Stecker AM-TOP® 278
GAEB XML Kostenanschlag (X82) Stecker AM-TOP® 278
GAEB XML Angebotsaufforderung (X83) Stecker AM-TOP® 278
GAEB 90 Leistungsverzeichnis (D81) Stecker AM-TOP® 278
GAEB 90 Angebotsanforderung (D83) Stecker AM-TOP® 278
ÖNORM Ausschreibungs-LV Stecker AM-TOP® 278
ÖNORM Kostenschätzung-LV Stecker AM-TOP® 278
DATANORM 5 Stecker AM-TOP® 278
PDF Stecker AM-TOP® 278
Excel Stecker AM-TOP® 278
Word Stecker AM-TOP® 278
Textdatei (.txt) Stecker AM-TOP® 278
Formatierter Text (.rtf) Stecker AM-TOP® 278

Planungsdaten & Downloads

Stecker AM-TOP® 278

ProduktinfoblattStecker AM-TOP® 278 PDF, 131 KB
KonformitätserklärungStecker AM-TOP® 278 ZIP, 245 KB
CAD-Daten STPStecker AM-TOP® 278 ZIP, 631 KB
CAD-Daten 3D-DWGStecker AM-TOP® 278 ZIP, 2 MB
Montageanleitung / BetriebsanleitungStecker AM-TOP® 278 PDF, 2 MB
Maßzeichnung HochformatStecker AM-TOP® 278 PNG, 54 KB
Maßzeichnung QuerformatStecker AM-TOP® 278 PNG, 54 KB

Richtlinien

Stecker AM-TOP® 278

REACh
RoHS

Passende Produkte

Stecker AM-TOP® 278 mit IP67

MENNEKES Kupplung AM-TOP® 540

Kupplung AM-TOP®

Bestellnr. 540

  • Schutzart: IP67
  • Ampere: 16 A
  • Pole: 3 p
  • Volt: 230 V
  • Anschlusstechnik: Schraubkontakt
mehr

Passendes Zubehör

Stecker AM-TOP® 278

MENNEKES Schutzkappe 40784

Schutzkappe

Bestellnr. 40784

für wasserdichte Stecker, Wand- und Anbaugerätestecker 16 A, 3 p

mehr

Sie haben Fragen zu unseren Produkten und Services? Gerne sind wir für Sie da. Bitte geben Sie unten Ihre Postleitzahl ein, um den richtigen Ansprechpartner für Ihre Fragen zu finden. Zusätzlich zu den Ansprechpartnern aus der MENNEKES Zentrale werden Ihnen dann auch Ihre Ansprechpartner vor Ort angezeigt.

Häufige Fragen zum Produkt

Was bedeutet die Uhrzeitstellung 6h?

Bei der Kupplung oder der Steckdose befindet sich der Schutzleiterkontakt (PE) auf der Position/Uhrzeitstellung 6h. Weitere Informationen finden Sie hier
