Stecker AM-TOP® 3777

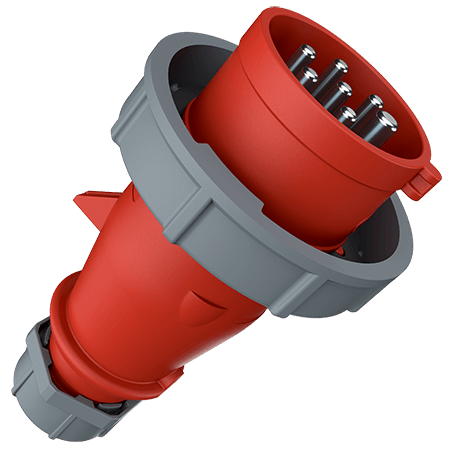

Produktbild

Ampere 16 A 32 A

Pole

Volt

Uhrzeitstellung

Schraubkontakt
hochwärmebeständige Kontaktträger
vernickelte Kontakte

einteiliges Gehäuse
Verschraubung mit Abdichtung
Zugentlastung und Kabelknickschutz

Bestellnr.3777
EAN4015394099130
VPE 10 Stück

Technische Daten

Stecker AM-TOP® 3777

Ampere	16 A
Pole	7 p
Volt	400 V
Uhrzeitstellung	6 h
Hertz	50-60 Hz
Anschlusstechnik	Schraubkontakt
Kontakt	vernickelte Kontakte hochwärmebeständige Kontaktträger
Schutzart	IP 67
Gewicht	245 g
Prüfzeichen	EAC CQC

Maßzeichnung Querformat

Planungsdaten & Downloads

Stecker AM-TOP® 3777

Produktinfoblatt Stecker AM-TOP® 3777 PDF, 130 KB

Konformitätserklärung Stecker AM-TOP® 3777 PDF, 53 KB

CAD-Daten STP Stecker AM-TOP® 3777 ZIP, 1 MB

CAD-Daten 3D-DWG Stecker AM-TOP® 3777 ZIP, 3 MB

Maßzeichnung Hochformat Stecker AM-TOP® 3777 PNG, 54 KB

Maßzeichnung Querformat Stecker AM-TOP® 3777 PNG, 54 KB

Anleitungen

Montageanleitung / Betriebsanleitung Stecker AM-TOP® 3777 PDF, 2 MB

Passendes Zubehör

Stecker AM-TOP® 3777

Schutzkappe

Bestellnr. 40785

für wasserdichte Stecker, Wand- und Anbaugerätestecker

Steck-Stop

Bestellnr. 41416

passend für alle CEE-Stecker, Anbau-, Aufbau- und Wandgerätestecker von 16 A, 3 p bis 125 A, 5 p, für Kleinspannungen nicht geeignet
