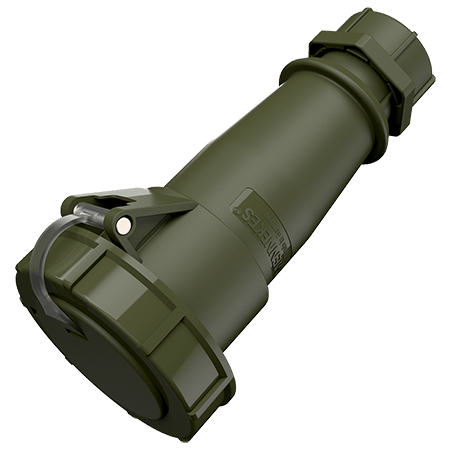

Kupplung AM-TOP® TM 24775

Ampere 16 A 32 A
Pole
Volt
Uhrzeitstellung
  • Schraubkontakt
  • einteiliges Gehäuse
  • hochwärmebeständige Kontaktträger
  • vernickelte Kontakte
  • Verschraubung mit Abdichtung
  • Zugentlastung und Kabelknickschutz
  • mit Schutzkappe
  • (Form DS)
  • nach Verteidigungsgerätenorm
  • Bestellnr.24775
  • EAN4015394260820
  • VPE 10 Stück

Technische Daten

Kupplung AM-TOP® TM 24775

Ampere 32 A
Pole 3 p
Volt 230 V
Uhrzeitstellung 6 h
Hertz 50-60 Hz
Anschlusstechnik Schraubkontakt
Kontakt hochwärmebeständige Kontaktträger
vernickelte Kontakte
Schutzart IP 67
Gewicht 367 g

Planungsdaten & Downloads

Kupplung AM-TOP® TM 24775

Produktinfoblatt Kupplung AM-TOP® TM 24775 PDF, 116 KB
CAD-Daten STP Kupplung AM-TOP® TM 24775 ZIP, 1 MB
CAD-Daten 3D-DWG Kupplung AM-TOP® TM 24775 ZIP, 2 MB
Maßzeichnung Hochformat Kupplung AM-TOP® TM 24775 PNG, 33 KB
Maßzeichnung Querformat Kupplung AM-TOP® TM 24775 PNG, 33 KB

Anleitungen

Montageanleitung / Betriebsanleitung Kupplung AM-TOP® TM 24775 PDF, 2 MB
