Alle Standardstecker anzeigen / Alle Stecker AM-TOP® anzeigen

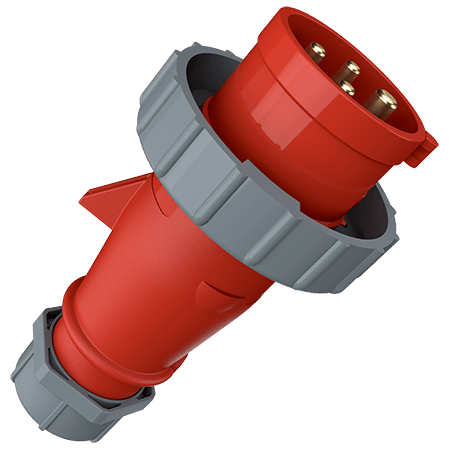

MENNEKES Stecker AM-TOP® 294
MENNEKES Stecker AM-TOP® 294 images3d

Stecker AM-TOP® 294

Ampere 16 A 32 A
Pole
Volt
Uhrzeitstellung
  • Schraubkontakt
  • einteiliges Gehäuse
  • Verschraubung mit Abdichtung
  • Zugentlastung und Kabelknickschutz
  • Bestellnr.294
  • EAN4015394002079
  • VPE 10 Stück

Technische Daten

Stecker AM-TOP® 294

Ampere 32 A
Pole 4 p
Volt 400 V
Uhrzeitstellung 6 h
Hertz 50-60 Hz
Anschlusstechnik Schraubkontakt
Kontakt standard
Schutzart IP67
Gewicht 313 g
Prüfzeichen VDE
EAC
CQC

Planungsdaten & Downloads

Stecker AM-TOP® 294

ProduktinfoblattStecker AM-TOP® 294 PDF, 124 KB
KonformitätserklärungStecker AM-TOP® 294 PDF, 37 KB
CAD-Daten STPStecker AM-TOP® 294 ZIP, 1 MB
CAD-Daten 3D-DWGStecker AM-TOP® 294 ZIP, 3 MB
Montageanleitung / BetriebsanleitungStecker AM-TOP® 294 PDF, 2 MB
Maßzeichnung HochformatStecker AM-TOP® 294 PNG, 54 KB
Maßzeichnung QuerformatStecker AM-TOP® 294 PNG, 54 KB

Richtlinien

Stecker AM-TOP® 294

REACh
RoHS

Passende Produkte

Stecker AM-TOP® 294 mit IP67

MENNEKES Kupplung AM-TOP® 556

Kupplung AM-TOP®

Bestellnr. 556

  • Schutzart: IP67
  • Ampere: 32 A
  • Pole: 4 p
  • Volt: 400 V
  • Anschlusstechnik: Schraubkontakt
mehr

Passendes Zubehör

Stecker AM-TOP® 294

MENNEKES Schutzkappe 40841

Schutzkappe

Bestellnr. 40841

für wasserdichte Stecker, Wand- und Anbaugerätestecker 32 A, 3 p + 4 p

mehr
MENNEKES Steck-Stop 41416

Steck-Stop

Bestellnr. 41416

passend für alle CEE-Stecker, Anbau-, Aufbau- und Wandgerätestecker von 16 A, 3 p bis 125 A, 5 p, für Kleinspannungen nicht geeignet

mehr

Sie haben Fragen zu unseren Produkten und Services? Gerne sind wir für Sie da. Bitte geben Sie unten Ihre Postleitzahl ein, um den richtigen Ansprechpartner für Ihre Fragen zu finden. Zusätzlich zu den Ansprechpartnern aus der MENNEKES Zentrale werden Ihnen dann auch Ihre Ansprechpartner vor Ort angezeigt.

Häufige Fragen zum Produkt

Was bedeutet die Uhrzeitstellung 6h?

Bei der Kupplung oder der Steckdose befindet sich der Schutzleiterkontakt (PE) auf der Position/Uhrzeitstellung 6h. Weitere Informationen finden Sie hier
