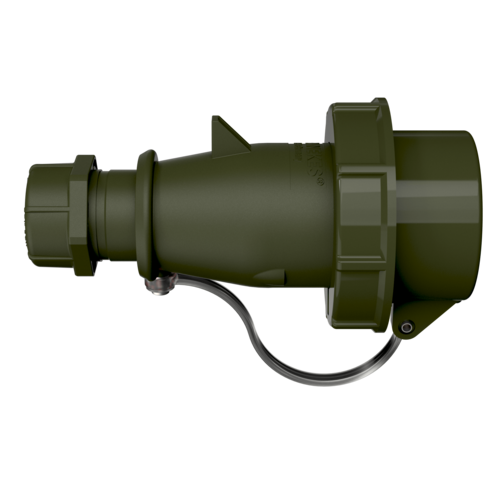

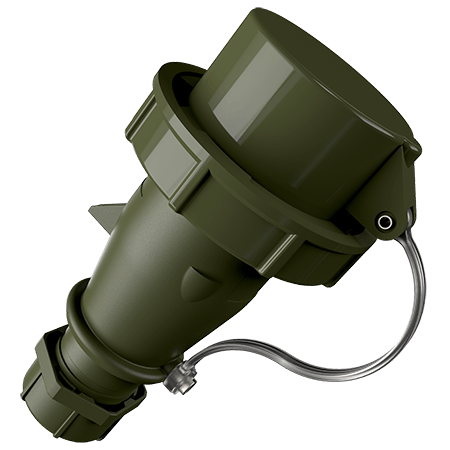

Stecker AM-TOP® TM 24670

Ampere 16 A 32 A
Pole
Volt
Uhrzeitstellung
  • Schraubkontakt
  • einteiliges Gehäuse
  • hochwärmebeständige Kontaktträger
  • vernickelte Kontakte
  • Verschraubung mit Abdichtung
  • Zugentlastung und Kabelknickschutz
  • mit Schutzkappe
  • (Form CP)
  • nach Verteidigungsgerätenorm
  • Bestellnr.24670
  • EAN4015394260660
  • VPE 10 Stück

Technische Daten

Stecker AM-TOP® TM 24670

Ampere 16 A
Pole 5 p
Volt 400 V
Uhrzeitstellung 6 h
Hertz 50-60 Hz
Anschlusstechnik Schraubkontakt
Kontakt vernickelte Kontakte
hochwärmebeständige Kontaktträger
Schutzart IP 67
Gewicht 261 g
Prüfzeichen VDE
EAC

Planungsdaten & Downloads

Stecker AM-TOP® TM 24670

Produktinfoblatt Stecker AM-TOP® TM 24670 PDF, 125 KB
Konformitätserklärung Stecker AM-TOP® TM 24670 PDF, 43 KB
CAD-Daten STP Stecker AM-TOP® TM 24670 ZIP, 1 MB
CAD-Daten 3D-DWG Stecker AM-TOP® TM 24670 ZIP, 2 MB
Maßzeichnung Hochformat Stecker AM-TOP® TM 24670 PNG, 39 KB
Maßzeichnung Querformat Stecker AM-TOP® TM 24670 PNG, 39 KB

Anleitungen

Montageanleitung / Betriebsanleitung Stecker AM-TOP® TM 24670 PDF, 2 MB

Passendes Zubehör

Stecker AM-TOP® TM 24670

Schutzkappe TM

Bestellnr. 40927

für wasserdichte Stecker und Anbaugerätestecker, (Form G), nach Verteidigungsgerätenorm
