Anbausteckdose mit TwinCONTACT 156

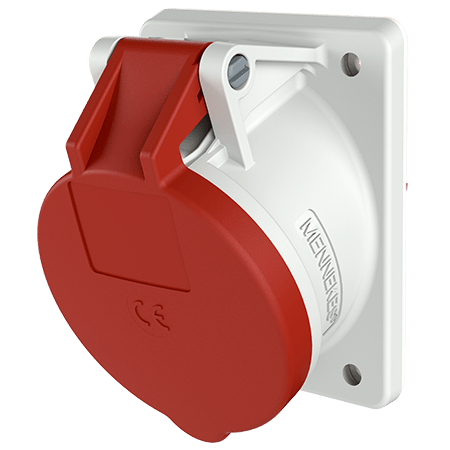

Produktbild

Ampere 16 A

Pole

Volt

Uhrzeitstellung

schraubenlose Feder-Klemm-Technik
zum Durchverdrahten geeignet

Neigung 20°

Bestellnr.156
EAN4015394221678
VPE 10 Stück

Technische Daten

Anbausteckdose mit TwinCONTACT 156

Ampere	16 A
Pole	5 p
Volt	400 V
Uhrzeitstellung	6 h
Hertz	50-60 Hz
Anschlusstechnik	Schraubenlos - TwinCONTACT
Kontakt	standard
Schutzart	IP 44
Flansch	87x71 mm
Bohrloch	70x52 mm
Neigung	20 °
Gewicht	140 g

Maßzeichnung Querformat

Planungsdaten & Downloads

Anbausteckdose mit TwinCONTACT 156

Produktinfoblatt Anbausteckdose mit TwinCONTACT 156 PDF, 146 KB

Konformitätserklärung Anbausteckdose mit TwinCONTACT 156 PDF, 43 KB

CAD-Daten STP Anbausteckdose mit TwinCONTACT 156 ZIP, 2 MB

CAD-Daten 3D-DWG Anbausteckdose mit TwinCONTACT 156 ZIP, 3 MB

Maßzeichnung Hochformat Anbausteckdose mit TwinCONTACT 156 PNG, 47 KB

Maßzeichnung Querformat Anbausteckdose mit TwinCONTACT 156 PNG, 47 KB

Montagevideo
