MENNEKES Weltweit

Anbausteckdose mit TwinCONTACT 1701

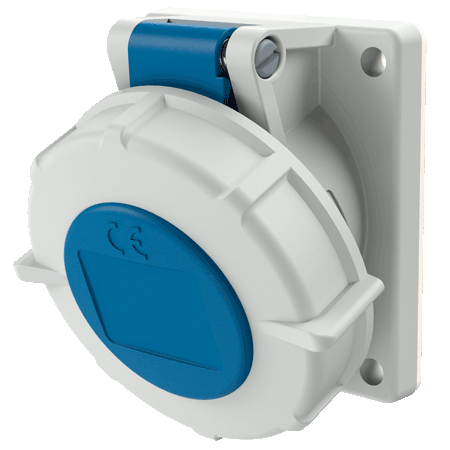

Produktbild

Ampere 16 A 32 A

Pole

Volt

Uhrzeitstellung

schraubenlose Feder-Klemm-Technik
zum Durchverdrahten geeignet

Neigung 20°

Bestellnr.1701
EAN4015394210177
VPE 10 Stück

Technische Daten

Anbausteckdose mit TwinCONTACT 1701

Ampere	16 A
Pole	3 p
Volt	230 V
Uhrzeitstellung	6 h
Hertz	50-60 Hz
Anschlusstechnik	Schraubenlos - TwinCONTACT
Kontakt	standard
Schutzart	IP 67
Flansch	73.5x64 mm
Bohrloch	60x52 mm
Neigung	20 °
Gewicht	120 g
Prüfzeichen	CN,CQC

Maßzeichnung Querformat

Planungsdaten & Downloads

Anbausteckdose mit TwinCONTACT 1701

Produktinfoblatt Anbausteckdose mit TwinCONTACT 1701 PDF, 160 KB

Konformitätserklärung Anbausteckdose mit TwinCONTACT 1701 PDF, 54 KB

CAD-Daten STP Anbausteckdose mit TwinCONTACT 1701 ZIP, 2 MB

CAD-Daten 3D-DWG Anbausteckdose mit TwinCONTACT 1701 ZIP, 3 MB

Maßzeichnung Hochformat Anbausteckdose mit TwinCONTACT 1701 PNG, 51 KB

Maßzeichnung Querformat Anbausteckdose mit TwinCONTACT 1701 PNG, 51 KB
