Anbausteckdose mit TwinCONTACT 1704

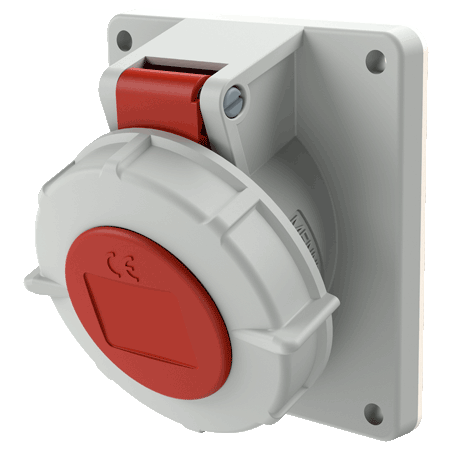

Produktbild

Ampere 16 A 32 A

Pole

Volt

Uhrzeitstellung

schraubenlose Feder-Klemm-Technik
zum Durchverdrahten geeignet

Neigung 20°

Bestellnr.1704
EAN4015394210184
VPE 10 Stück

Technische Daten

Anbausteckdose mit TwinCONTACT 1704

Ampere	16 A
Pole	4 p
Volt	400 V
Uhrzeitstellung	6 h
Hertz	50-60 Hz
Anschlusstechnik	Schraubenlos - TwinCONTACT
Kontakt	standard
Schutzart	IP 67
Flansch	100x92 mm
Bohrloch	85x77 mm
Neigung	20 °
Gewicht	121 g
Prüfzeichen	CN,CQC

Maßzeichnung Querformat

Planungsdaten & Downloads

Anbausteckdose mit TwinCONTACT 1704

CAD-Daten STP Anbausteckdose mit TwinCONTACT 1704 ZIP, 2 MB

CAD-Daten 3D-DWG Anbausteckdose mit TwinCONTACT 1704 ZIP, 3 MB

Maßzeichnung Hochformat Anbausteckdose mit TwinCONTACT 1704 PNG, 51 KB

Maßzeichnung Querformat Anbausteckdose mit TwinCONTACT 1704 PNG, 51 KB
