DELTA-BOX 89154

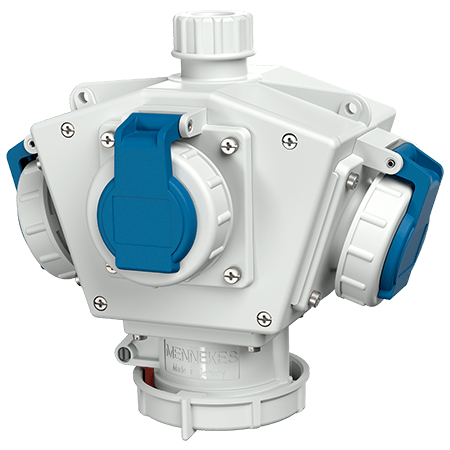

Produktbild

CEE 16 A, 5 p, 400 V

SCHUKO®

anschlussfertig verdrahtet
mit Zugentlastung und montierter Aufhängevorrichtung

Gehäuse und Doseneinsatz aus AMAPLAST®

Bestellnr.89154
EAN4015394062189
VPE 5 Stück

Technische Daten

DELTA-BOX 89154

CEE 16 A, 5 p, 400 V	1
SCHUKO®	3
Anschluss / Zuleitung	für 1 Leitung bis 5 x 10 mm²
Schutzart	IP 67
Gehäusematerial	Kunststoff
Gewicht	1043 g
Prüfzeichen	EAC
Lagerkombination	B

Maßzeichnung Querformat

Planungsdaten & Downloads

DELTA-BOX 89154

Produktinfoblatt DELTA-BOX 89154 PDF, 156 KB

Konformitätserklärung DELTA-BOX 89154 PDF, 44 KB

CAD-Daten STP DELTA-BOX 89154 ZIP, 1 MB

CAD-Daten 3D-DWG DELTA-BOX 89154 ZIP, 7 MB

Maßzeichnung Hochformat DELTA-BOX 89154 PNG, 60 KB

Maßzeichnung Querformat DELTA-BOX 89154 PNG, 61 KB

Anleitungen

Montageanleitung / Betriebsanleitung DELTA-BOX 89154 PDF, 1 MB

Passendes Zubehör

DELTA-BOX 89154

Blindflansch

Bestellnr. 41419

zum Verschließen nicht genutzter Einbauöffnungen, grau

Druckluftanschluss

Bestellnr. 41440

für DELTA-BOX, für Schlauch NW 9 mm, Bestellnr. 41440, für Schlauch NW 13 mm, Bestellnr. 41441

Druckluftanschluss

Bestellnr. 41441

für DELTA-BOX, für Schlauch NW 9 mm, Bestellnr. 41440, für Schlauch NW 13 mm, Bestellnr. 41441
