FI – Warum FI-Schutzschalter Typ B in vielen Anwendungen unverzichtbar sind
Fehlerstrom-Schutzschalter (FI/RCD) gehören seit Jahrzehnten zum Standard im Personen- und Anlagenschutz. Doch mit der zunehmenden Verbreitung von Photovoltaikanlagen, Ladeinfrastruktur für E-Fahrzeuge und frequenzgesteuerten Antrieben stoßen herkömmliche Geräte wie Typ A an ihre Grenzen.
Allstromsensitive FI-Schutzschalter vom Typ B erkennen auch Gleich- und Mischfehlerströme und sorgen so für Sicherheit in modernen Installationen. Diese zusätzlichen Funktionen machen die Typ-B-Schutzschalter somit zu einer praktischen Lösung für verschiedenste Anwendungsbereiche. Auf dieser Seite wird erklärt, wie sie funktionieren, wann sie erforderlich sind und welche Normen zu beachten sind.
Was ist ein allstromsensitiver FI-Schutzschalter?
Ein FI-Schutzschalter Typ B erweitert die klassische Fehlerstromerfassung deutlich. Er erkennt nicht nur sinusförmige Wechselströme und pulsierende Gleichströme, sondern auch glatte Gleichfehlerströme und hochfrequente Anteile. Möglich wird dies durch spezielle Sensoren und Elektronik, die ein „Blindwerden“ des Schalters verhindern. So bleibt der Schutz auch dann gewährleistet, wenn Gleichstromanteile im System auftreten.
Wie funktioniert ein allstromsensitiver FI?
Herkömmliche FI‑Schutzschalter vom Typ A arbeiten mit einem Summenstromwandler, der bei glatten Gleichfehlerströmen größer als etwa 6 mA seine Funktion verlieren kann. In solchen Fällen besteht die Gefahr, dass auch zusätzliche Wechsel‑ oder Fehlerströme nicht mehr erkannt werden. Ein FI‑Schutzschalter Typ B überwacht Fehlerströme in einem deutlich erweiterten Frequenz‑ und Strombereich. Durch zusätzliche Messtechniken können:
- glatte DC‑Fehlerströme,
- nieder‑ und hochfrequente Fehlerströme
- sowie überlagerte Mischströme
zuverlässig erfasst und sicher abgeschaltet werden. Dadurch wird ein wirksamer Schutz auch in komplexen Anlagen mit Umrichtern, Ladegeräten oder Schaltnetzteilen gewährleistet.
Unterschiede zwischen FI Typ A und Typ B
FI Typ A:
- Erkennt sinusförmige Wechsel‑ und pulsierende Gleichfehlerströme
- Kann bei glatten DC‑Fehlerströmen > 6 mA unwirksam werden
- Geeignet für klassische Wechselstromlasten ohne relevante DC‑Anteile
FI Typ B:
- Erkennt zusätzlich glatte Gleichfehlerströme
- Erfasst frequenzgesteuerte Fehlerströme auch im kHz‑Bereich
- Verhindert das Blindwerden bei DC‑Fehlerströmen
- Geeignet für moderne Anwendungen mit Leistungselektronik
Warum FI Typ B? Wo ist der Einsatz von FI Schutzschaltern Typ B Pflicht?
Der Einsatz von Typ B ist überall dort erforderlich, wo Gleichfehlerströme auftreten können.
Typische Beispiele:
- Ladeinfrastruktur für E-Fahrzeuge: Wallboxen und Ladesäulen erfordern nach Norm eine DC-Fehlerstromerkennung ab 6 mA.
- Photovoltaikanlagen: Bei trafolosen Wechselrichtern können DC-Anteile ins Netz gelangen.
- Industrie & Gebäudeautomation: Frequenzumrichter in Aufzügen, Pumpen oder Klimaanlagen erzeugen Mischfehlerströme.
- Weitere Anwendungen: USV-Anlagen (unterbrechungsfreie Stromversorgung), Notstromsysteme, Ladegeräte, Schaltnetzteile sowie bestimmte Bereiche in Medizin- und IT-Technik.
In diesen Bereichen ist Typ B oft nicht nur empfehlenswert, sondern ergibt sich aus den Anforderungen der DIN VDE 0100‑410, DIN VDE 0100‑530, sowie anwendungsspezifischen Normen (z. B. DIN VDE 0100‑722 für E‑Mobilität).

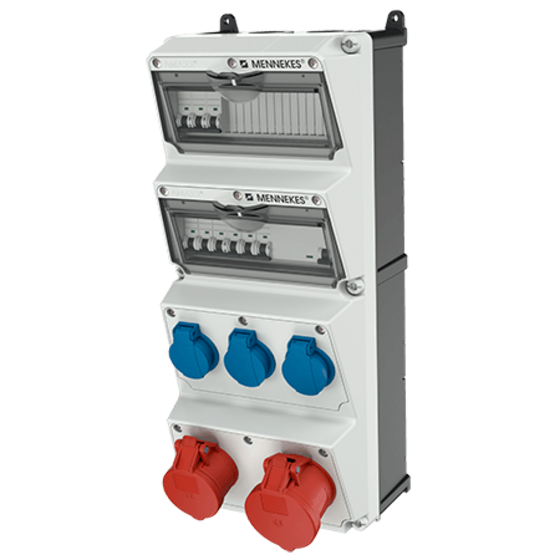

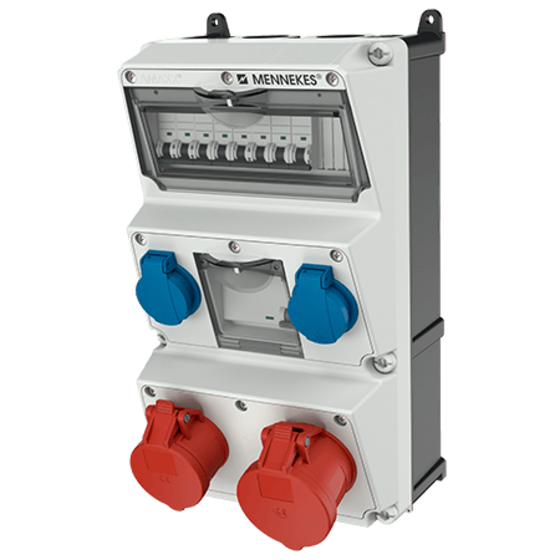

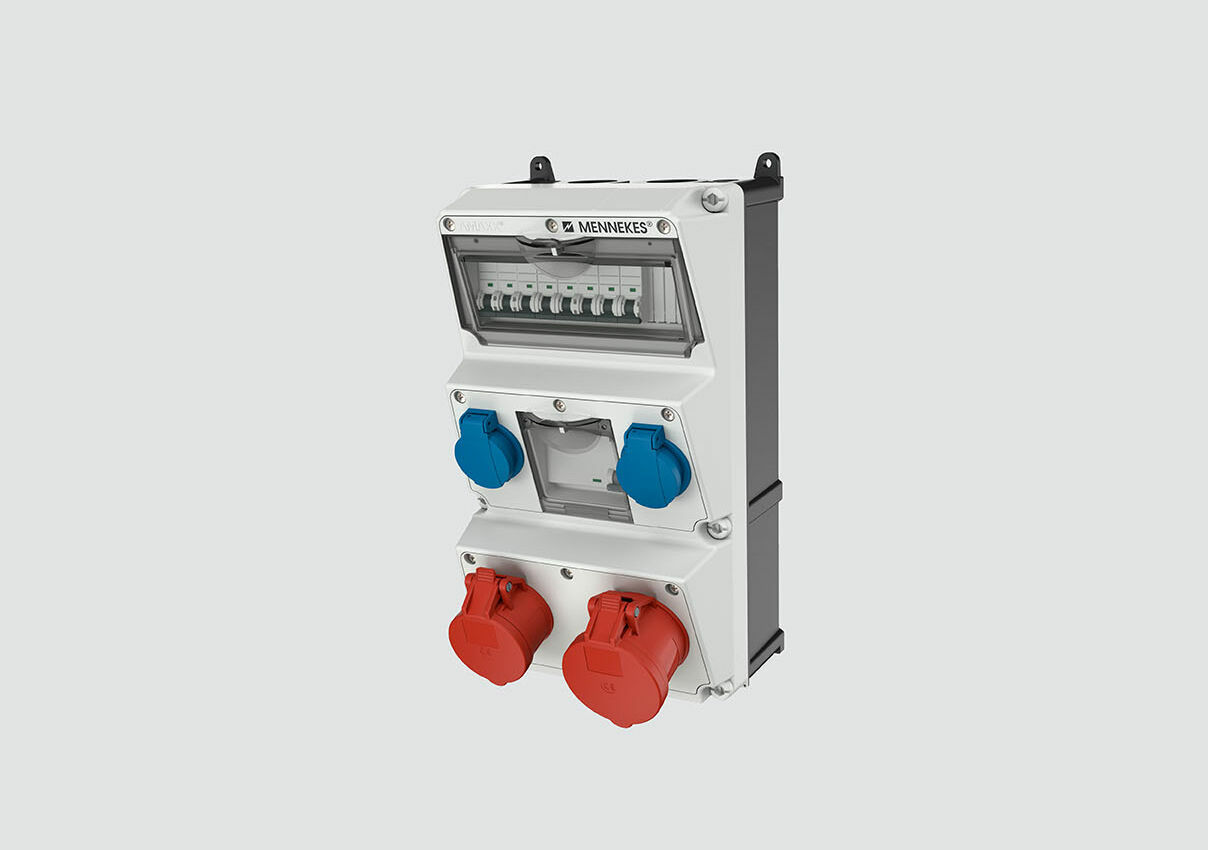

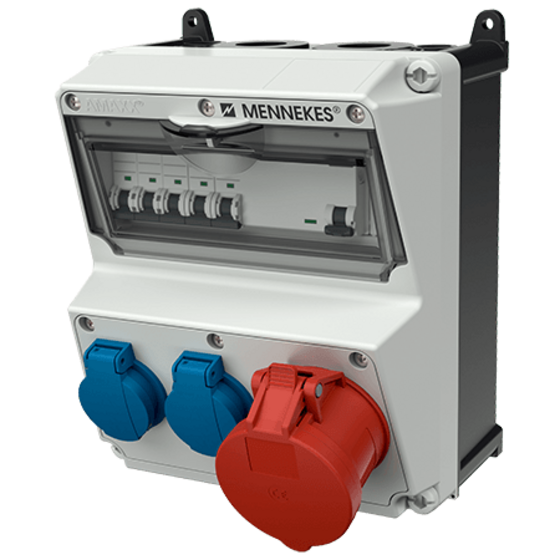

MENNEKS Wandkombinationen mit FI Typ B
Unsere stabilen und robusten Steckdosenkombinationen für die Wandmontage mit FI Typ B bieten einen sicheren Betrieb überall dort, wo Gleichfehlerströme auftreten können. Sie sind in unterschiedlichen Dimensionen sowie in verschiedenen Ausführungen mit SCHUKO® und CEE-Steckdosen verfügbar.
Mobile Verteiler mit PRCD-S
