MENNEKES Stecker PowerTOP® Xtra S mit SafeCONTACT 13522

MENNEKES Stecker PowerTOP® Xtra S mit SafeCONTACT 13522 images3d

Bitte akzeptieren Sie die Marketing-Cookies um dieses Video zu sehen.

Stecker PowerTOP® Xtra S mit SafeCONTACT 13522

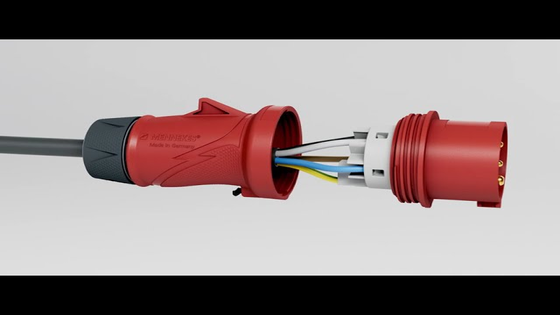

Egal welche Ausführung und für welchen Einsatz – der PowerTOP® Xtra Stecker überzeugt mit den bewährten Erfolgsfaktoren: Ergonomisches Design, Montagefreundlichkeit, sicherer und unkomplizierter Anschluss. Der PowerTOP® Xtra Stecker erfüllt die Schutzklasse IP54 und ist so nicht nur gegen Spritzwasser, sondern auch besonders gut gegen Staub geschützt.

Ampere 16 A 32 A

Pole

Volt

Uhrzeitstellung

schraubenlose Schneid-Klemm-Technik SafeCONTACT
ergonomische Gehäuseform mit genoppten Griffflächen
gummierte Verschraubung mit Abdichtung
Zugentlastung und Kabelknickschutz

Gehäuse mit Gewindeverschluss und Sicherungsschieber
Beschriftungsfläche für selbstklebende Etiketten
die Zukunft spricht PowerTOP® Xtra: der PowerTOP® Xtra S Stecker ersetzt den StarTOP® Stecker 33

Bestellnr.13522
EAN4015394289197
VPE 10 Stück

SafeCONTACT

Schraubenlose Schneid-Klemm-Technik

Technische Daten

Stecker PowerTOP® Xtra S mit SafeCONTACT 13522

Ampere	16 A
Pole	5 p
Volt	400 V
Uhrzeitstellung	6 h
Hertz	50-60 Hz
Anschlusstechnik	Schneidklemmen - SafeCONTACT
Kontakt	standard
Schutzart	IP54
Gewicht	247 g
Prüfzeichen	CB Zertifikat VDE EAC CQC
